智能硬件开发是一项高度复杂且周期漫长的系统工程，其核心挑战在于跨学科协同、多环节迭代以及技术落地的不确定性。以下从开发特性、周期瓶颈及试错策略三个维度进行解析： 一、开发复杂性：多技术域的深度耦合 智能硬件开发需融合电子工程、嵌入式系统、机械设计、软件开发及物联网通信等多领域技术。硬件层面涉及电路原理设计、PCB布局优化、元器件选型及热管理；软件层面需完成嵌入式驱动开发、实时操作系统适配及云端数据交互；机械结构则需兼顾产品美学、人机交互与散热防护。这种技术耦合性导致任一环节的改动都可能引发连锁反应，例如电路设计变更需同步调整PCB制板、结构开模及软件协议。 二、长周期瓶颈：物理实体与虚拟系统的双重验证 开发周期通常长达6-12个月，核心瓶颈体现在： ​硬件物理验证：PCB打样需3-5天，模具开发耗时20-30天，环境可靠性测试（高低温/振动/EMC）需2-4周； ​软硬件协同调试：嵌入式系统与应用程序的联调常因中断冲突、时序异常等问题陷入反复； ​供应链响应延迟：关键元器件（如特定型号传感器）的采购周期可能长达8-12周。 三、快速试错策略：敏捷开发与风险管控 为应对开发不确定性，需建立三级试错机制： ​数字孪生验证：通过电路仿真（如Altium Designer）、机械应力分析（ANSYS）等工具减少物理原型制作次数； ​模块化迭代：将系统拆分为电源管理、通信模块等独立单元，允许局部快速重构； ​灰度发布机制：通过小批量试产（50-100台）收集真实环境数据，结合A/B测试验证功能稳定性。 总结：本课题重点阐述智能硬件开发的通用流程，阐述如何做好软硬件团队的开发管理？如何实现敏捷和风险控制的平衡？如何实现业务的快速试错？

开启未来科技职业的黄金赛道 一、行业爆发式增长：万亿级市场等你来定义 智能硬件正以每年23%的复合增长率重塑全球科技产业格局。从可穿戴设备到智能家居，从工业机器人到自动驾驶，这个领域正在突破物理世界与数字世界的边界； 1.政策红利：中国"十四五"规划将智能硬件列为战略性新兴产业，仅2025年就规划超5000亿专项扶持资金 2.技术裂变：AI芯片成本下降90%、5G模组价格跌破百元，技术成熟度曲线进入爆发期； 3.市场刚需：全球智能硬件市场规模突破4000亿美元，中国贡献超35%市场份额，每10个家庭就有3个智能设备用户； 二、职业发展双通道：技术大牛与管理精英任你选 1. 技术专家路径 1）开发工程师 → 系统架构师 2）硬件测试工程师 → 质量体系专家 2. 跨界管理路径 1）项目经理 → 产品线总监 2）技术支持工程师 → 客户成功经理 3）硬件产品经理 → 创始人 三、未来已来：你将是智能革命的造物者 当5G+AIoT重构世界，每一个智能硬件背后都站着改变人类生活方式的创造者。

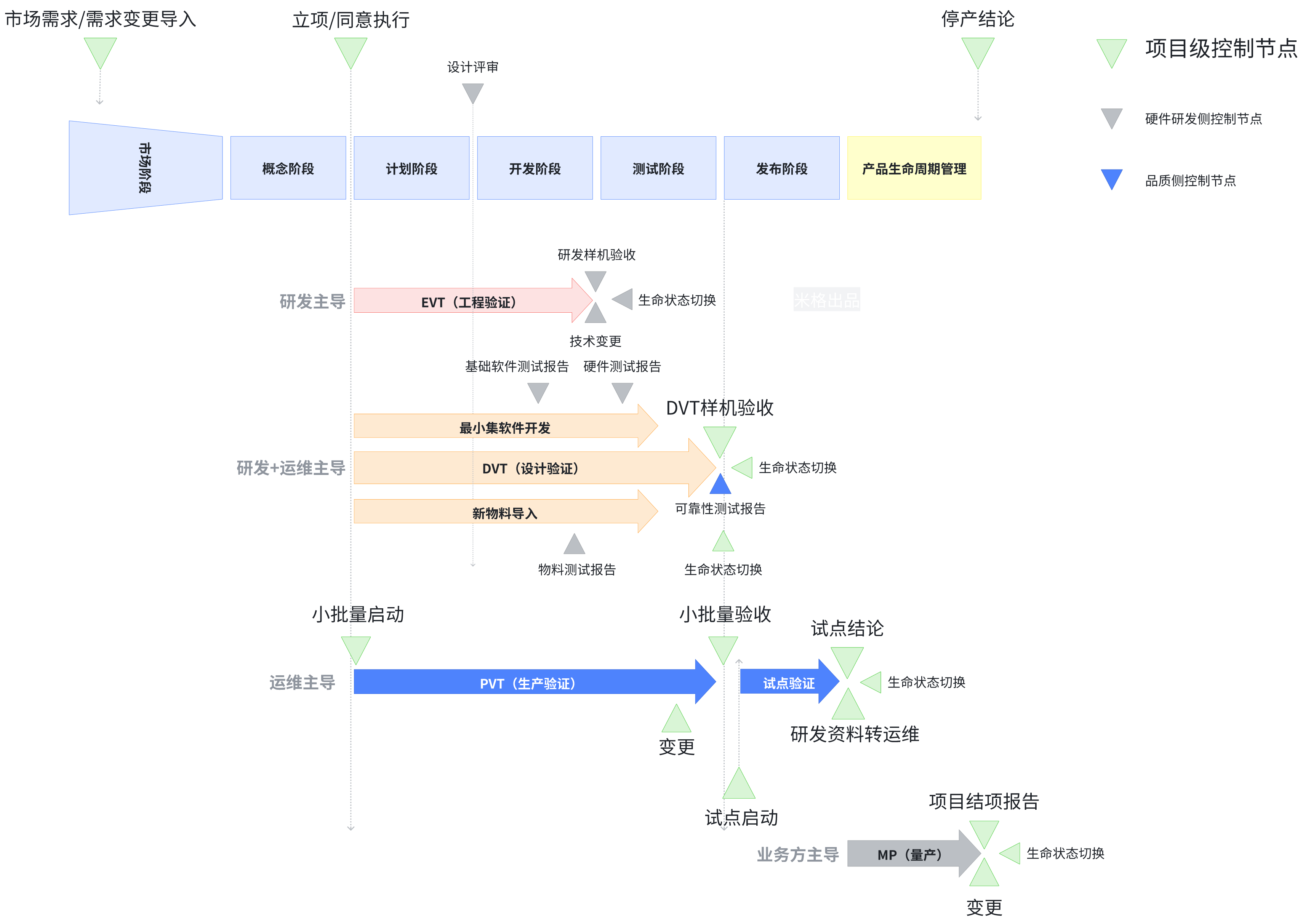

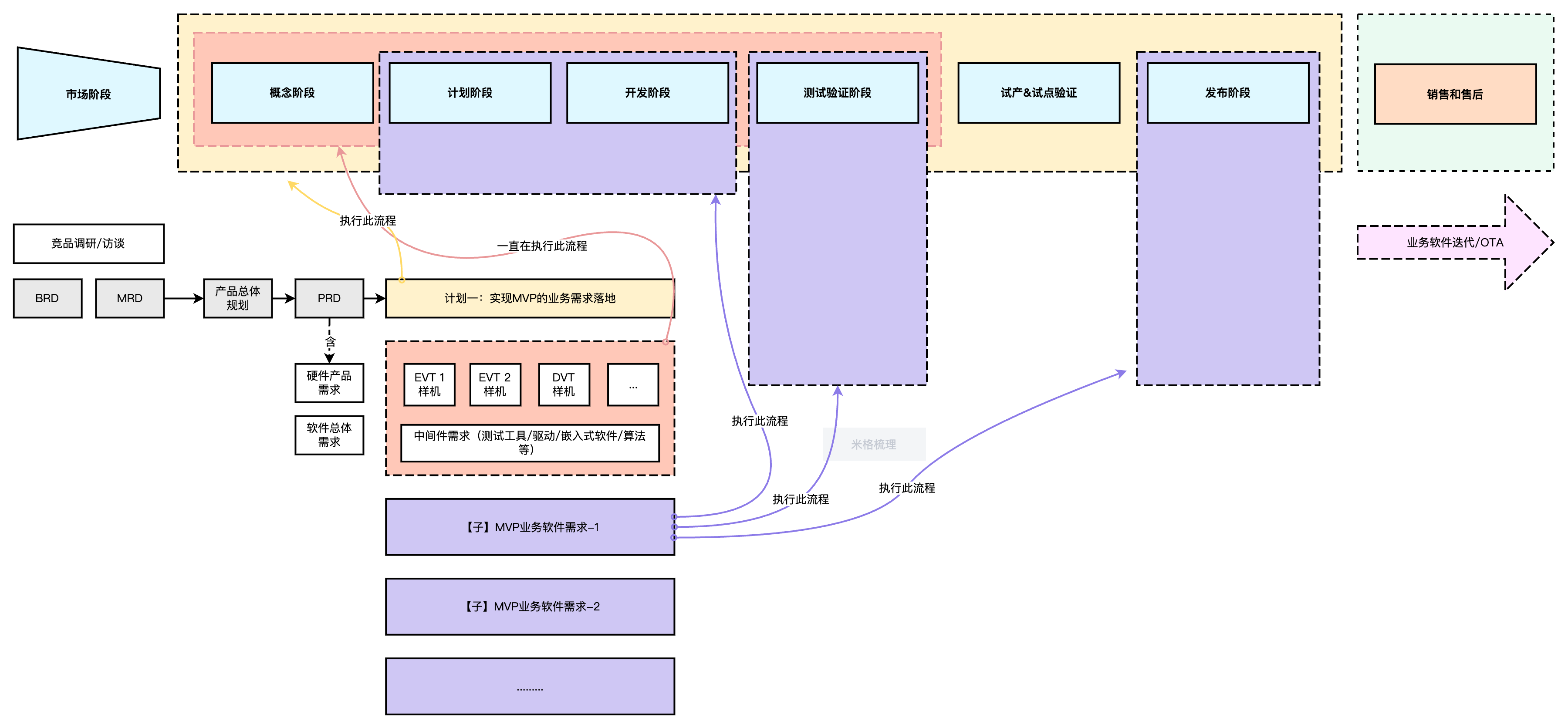

智能硬件开发周期普遍长达6-18个月，涉及需求分析→硬件设计→原型制作→测试验证→量产准备等12+关键环节。 其复杂性导致： ​1.物理实体验证滞后：PCB打样需3-5天，模具开发20-30天，环境测试2-4周，问题发现越晚修复成本越高（后期改动成本可达早期的100倍） ​2.跨领域协同损耗：硬件、软件、结构团队的工作节奏不同步，传统瀑布式开发导致需求变更引发连锁反应（如某项目因外观调整导致模具报废，损失超百万） ​3.市场窗口错失风险：消费电子平均生命周期仅6-8个月，长周期开发易导致产品上市即落后 课题探讨内容：如何实现快速试错，既不错失市场窗口，又能实现敏捷和风险控制的平衡？
